Jakie parametry naprawdę decydują o doborze płyty uszczelniającej w instalacji

W jednej instalacji przemysłowej z wodą pod ciśnieniem 10 bar i temperaturą 60°C uszczelka z materiału odpornego na medium zachowuje szczelność przez lata. Druga, wycięta z pozornie zbliżonego surowca, zaczyna przeciekać po zaledwie kilku miesiącach eksploatacji, mimo utrzymania identycznych parametrów nominalnych. Różnica w żywotności wynika niemal zawsze z niedopasowania fizycznych i chemicznych właściwości elastomeru do specyfiki danego węzła. Projektowanie niezawodnych systemów wymaga dokładnej analizy sił działających na łączenie kołnierzowe.

Znaczenie medium i właściwości fizycznych materiału

Ocena środowiska pracy rozpoczyna się od rzetelnej analizy przepływającego medium oraz jego agresywności chemicznej. Odporność chemiczna na substancję roboczą decyduje o zachowaniu struktury elastomeru i braku jego przyspieszonej degradacji w trakcie przepływu. Dla olejów pędnych, smarów maszynowych i paliw ropopochodnych odpowiednie parametry wykazują mieszanki NBR. W przypadku ciągłego kontaktu z gorącą wodą, parą technologiczną, stężonym ozonem oraz zmiennymi warunkami atmosferycznymi znacznie lepiej sprawdzają się warianty EPDM. Uniwersalna guma SBR znajduje z kolei szerokie zastosowanie w obojętnych roztworach wodnych, instalacjach wentylacyjnych i układach sprężonego powietrza o niskim stopniu zanieczyszczenia. Odpowiednie dopasowanie odmiennych wariantów płyt uszczelkarskich wymaga uwzględnienia tych różnic strukturalnych przed etapem wycinania detali.

Ważnym parametrem określającym bezpieczeństwo instalacji jest zakres dopuszczalnej temperatury roboczej. Typowe wartości graniczne dla standardowego SBR mieszczą się między -30°C a +70°C, osiągając okresowe piki do 100°C w stanach awaryjnych. Mieszanki olejoodporne NBR pracują zazwyczaj w przedziale od -30°C do +100°C. Wysoce odporne elastomery EPDM wytrzymują długotrwałe obciążenia termiczne rzędu od -40°C do +120°C, a w specyficznych, modyfikowanych gatunkach nawet do +140°C. Ciągłe przekraczanie tych barier temperaturowych powoduje nieodwracalne twardnienie polimeru i szybką utratę pierwotnej elastyczności.

Ciśnienie robocze oraz jego gwałtowne wahania determinują z kolei ścisłe wymagania mechaniczne względem surowca. Grubość warstwy izolacyjnej wpływa bezpośrednio na zdolność kompensowania nierówności stalowego kołnierza. Zbyt cienki materiał nie wypełnia mikroskopijnych rys, a zbyt gruby poddaje się nadmiernej deformacji pod wpływem zgniotu. Optymalna grubość kompensuje niedoskonałości montażowe bez wywoływania przyspieszonego pełzania. Twardość tworzywa, mierzona powszechnie w skali Shore’a A, wyznacza jego odporność na docisk generowany przez śruby. Tworzywa o twardości rzędu 60-80 ShA dobrze znoszą wysokie obciążenia w instalacjach o podwyższonym rygorze pracy. Cykliczność pracy maszyny, obejmująca naprzemienne uderzenia ciśnienia, narzuca także konieczność stosowania surowców o wysokiej sprężystości odbicia.

Wpływ montażu, kołnierzy i precyzji wykonania na szczelność

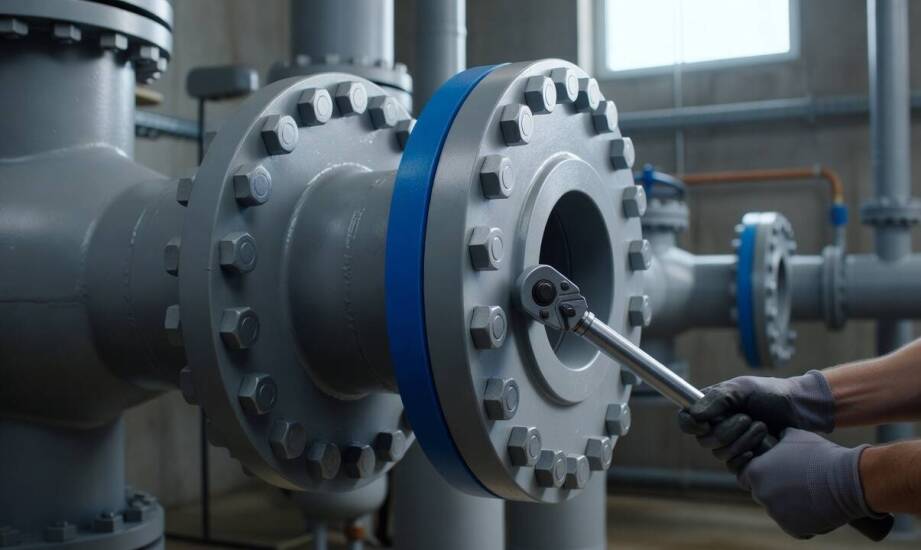

Chropowatość powierzchni przylgni kołnierzowej warunkuje utrzymanie odpowiedniego tarcia zapobiegającego wydmuchaniu uszczelki. Według wytycznych normy ASME B16.5 standardowe wykończenie dla miękkich elementów elastomerowych mieści się w przedziale 125-500 mikrocali, wykazując od 30 do 55 koncentrycznych rowków na cal kwadratowy. Zbyt gładka płaszczyzna znacząco zwiększa ryzyko bocznego pełzania materiału pod wpływem docisku osiowego. Zbyt wysoka chropowatość zarysowań tworzy natomiast mikroskopijne szczeliny ułatwiające powolny wyciek medium gazowego lub ciekłego. Relaksacja pełzania, czyli stopniowy spadek siły docisku w czasie, mocno przyspiesza w środowisku o wysokiej temperaturze. Równomierny rozkład nacisku na całym obwodzie węzła zapobiega lokalnym pęknięciom i nagłej utracie szczelności układu.

Nawet optymalnie dobrany do warunków chemicznych surowiec szybko zawiedzie w przypadku rażących błędów obróbki. Dokładne wycinanie na wymiar z zachowaniem rygorystycznej tolerancji kształtu warunkuje równomierne osiadanie pierścienia w gnieździe urządzenia. Drobne uchybienia wymiarowe wymuszają nierównomierne dokręcanie śrub przez kadrę techniczną, co prowadzi wprost do przedwczesnego zmęczenia materiału. Proces komercyjnego wytwarzania takich elementów wymaga bezwzględnego dopasowania technologii cięcia mechanicznego lub wodnego do elastyczności obrabianej mieszanki gumowej. Brak strzępienia krawędzi ogranicza ryzyko powstawania mikropęknięć w strukturze nośnej.

Dystrybucją wyrobów gumowych, tworzyw konstrukcyjnych oraz technicznych materiałów uszczelniających dla przemysłu zajmuje się Luks & Szatan Centrala zaopatrzenia technicznego sp. j.. Firma CZT funkcjonuje na rynku operacyjnie od 2000 roku, zaopatrując zakłady produkcyjne w certyfikowane płyty elastomerowe. W hurtowej i internetowej obsłudze przedsiębiorstw z Małopolski oraz pozostałych regionów praktyka pokazuje, że precyzyjna weryfikacja kart charakterystyki SBR, NBR czy EPDM na początkowym etapie zamówienia ogranicza awaryjność późniejszej eksploatacji maszyn.

Trwała i bezawaryjna praca węzłów kołnierzowych uzależniona jest od ścisłej korelacji między środowiskiem chemicznym, obciążeniami mechanicznymi a fizycznymi właściwościami zastosowanego elastomeru. Dokładna analiza amplitudy temperatur, skoków ciśnienia oraz fizycznego stanu przylgni pozwala w porę wyeliminować błędy skutkujące kosztownymi przestojami linii technologicznych. Właściwa selekcja grubości i twardości materiału, połączona z precyzyjnym cięciem oraz fachowym montażem, pozwala utrzymać nominalną szczelność układu przez cały zakładany cykl operacyjny.
